離網光伏發電系統主要是解決無電區或者少電區的用電需求的,在這些地方,離網光伏發電系統可能是他們的唯一用電來源,所以用戶對離網光伏發電系統的依賴性很大,因此在設計離網光伏發電系統的時候,一定要保證系統可以穩定運行。對于離網光伏發電系統,初次接觸的用戶可能不了解,對于離網光伏發電系統結構組成及各部件功能有哪些的問題,并不清楚,今天小編就和大家聊聊離網光伏發電系統結構組成及各部件功能。
離網光伏發電系統結構組成一般包括光伏組件,逆變器,控制器,蓄電池,匯流箱等等,在小型的離網光伏發電系統中,我們也可以選擇逆控一體機,它是逆變器和控制器的組合,每個組成都有其作用。在一些直流離網系統中,可以不用配置逆變器,還有些離網光伏發電系統中是沒有蓄電池的,比如說光伏水泵等。說完離網光伏發電系統結構組成下面我們來說說各個部件功能。

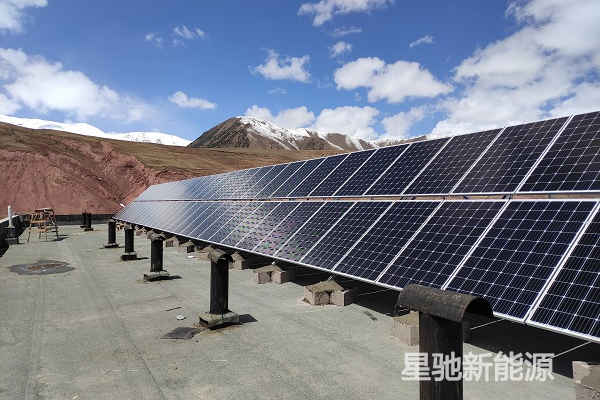

1、光伏組件:光伏組件是用來電發的,它通過吸收太陽能,來轉化成電能,光伏板生產的電是直流電(DC),光伏組件一個重要的性能就是轉化率,轉化率越高,光伏組件產生的電能就越高,不過現在光伏技術飛速發展,光伏組件的轉化率也在不斷提高,單晶硅電池板轉化率為19%,多晶硅電池板為17.5%。在安裝離網光伏發電系統的時候,一般面積都是比較大的,并不講究投資收益問題,所以往往選擇常規的光伏組件就可以。
2、逆變器
上面說到了,因為光伏板發的是直流電(DC),但是在交流光伏發電系統中,為了讓光伏板發的電可以供交流負載使用,我們會(huì )利用逆變器將直流電轉化成交流電(AC)。逆變器是光伏離網系統中一個關鍵部分,在選擇逆變器的時候,我們需要考慮負載類型和大小,以此來確定逆變器的額定功率。
3、控制器
控制器的主要作用就是對光伏組件所發的直流電進行調節和控制,同時對蓄電池的充電以及放電起到智能管理和保護作用。如今市場上常用的控制器是MPPT控制器,它最大的優勢就是追蹤最大功率,使系統始終以最大功率對蓄電池進行充電,組件的利用率約為90%以上。還有一種控制器是PWM控制器,PWM方式技術成熟,電路簡單可靠,價格便宜,但組件的利用率較低,目前的組件利用效率約為70%,現在逐漸被淘汰。
4、蓄電池
蓄電池的功能就是儲存電,供負載在光照不充足的情況下用電,蓄電池主要分為膠體電池和鋰電池,膠體電池在穩定性以及安全性方面有著明顯優勢,也是在離網系統中用的比較多的。不過隨著鋰電池技術的不斷突破,鋰電池在離網系統市場中所占比例也在逐步增加。鋰電池的優勢就是能量密度高,放電深度深,循環次數多,壽命長,對環境相對友好。
5、匯流箱
匯流箱可能是大家比較容易忽視的一個配件,它的功能就是保護作用,減少組件與逆變器之間的連線,匯流箱內安裝直流防雷模塊,起到光伏電站的防雷作用。
關于離網光伏發電系統結構組成及各部件功能有哪些的內容,今天就先介紹都這里了,希望對您有所幫助,更多內容可以參考光伏發電設備的詳細參數和技術指標
